引言

電機馬達端子作為電能傳輸與信號傳遞的關鍵接口，其性能優劣直接影響電機的效率、可靠性與壽命。隨著新能源汽車、智能制造等產業的快速發展，對電機馬達端子的技術要求日益嚴苛。本文將系統闡述電機馬達端子的精密沖壓制造工藝，深入分析性能優化策略，并展望行業技術發展趨勢。



 一、電機馬達端子的功能特性與技術要求



 1. 核心功能要求

- 電流傳輸能力：持續載流10-500A，峰值電流承受能力

- 信號傳輸完整性：阻抗匹配，抗電磁干擾特性

- 機械連接可靠性：振動環境下保持穩定接觸

- 環境適應性：耐溫、耐濕、耐腐蝕性能

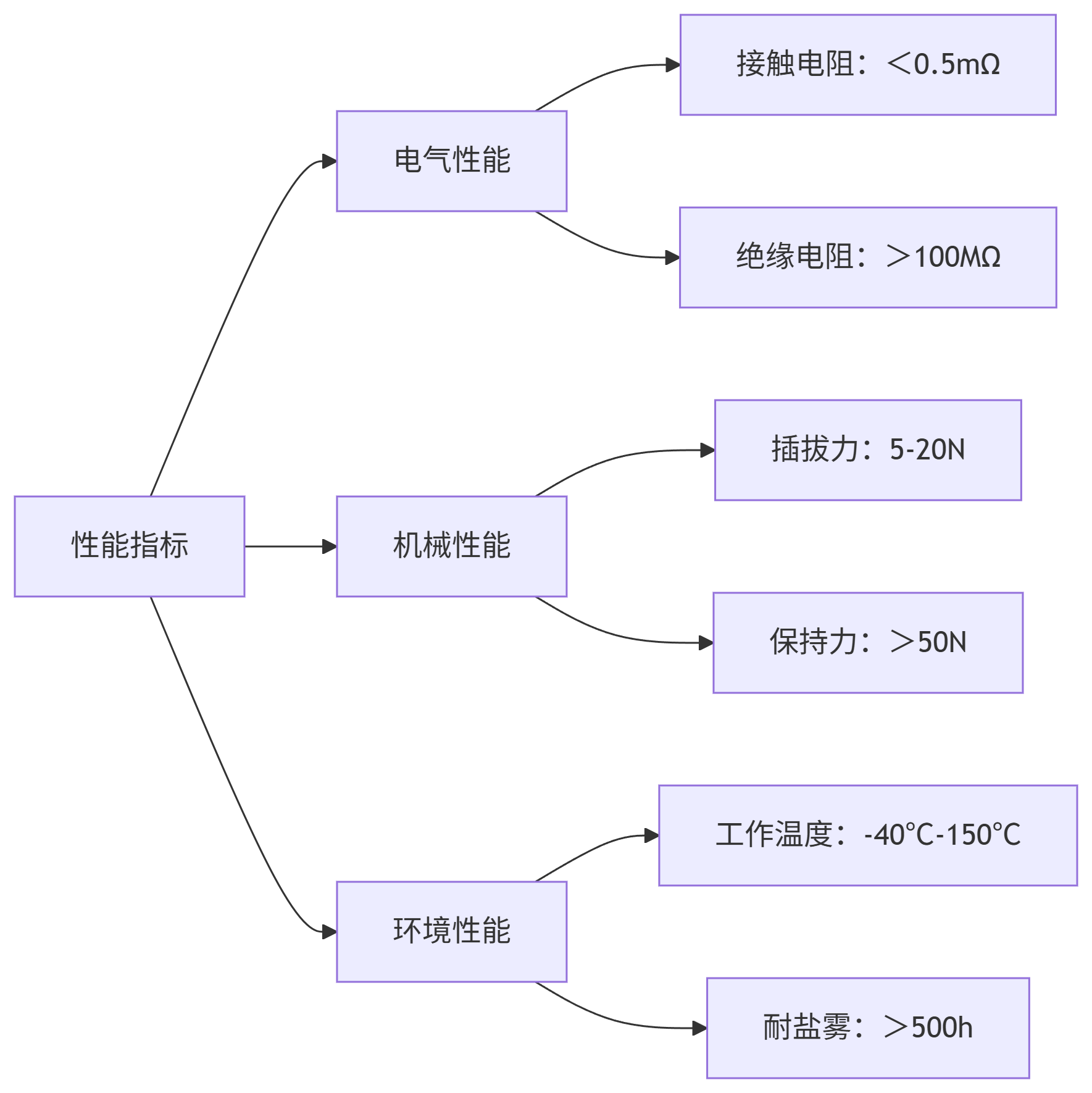

 2. 關鍵技術指標



 3. 行業標準規范

- 汽車電子標準：USCAR-2, LV214

- 電氣安全標準：UL, IEC

- 環境可靠性：ISO 16750

- 材料規范：ASTM, DIN



 二、精密沖壓工藝創新



 1. 材料科學與應用

- 高導銅合金：C19010, C19015（導電率＞90%IACS）

- 彈性銅材料：C5191, C5210（彈性模量≥120GPa）

- 復合鍍層技術：Au/Ni, Ag/Sn多層結構

- 特種不銹鋼：17-4PH（強度≥1000MPa）

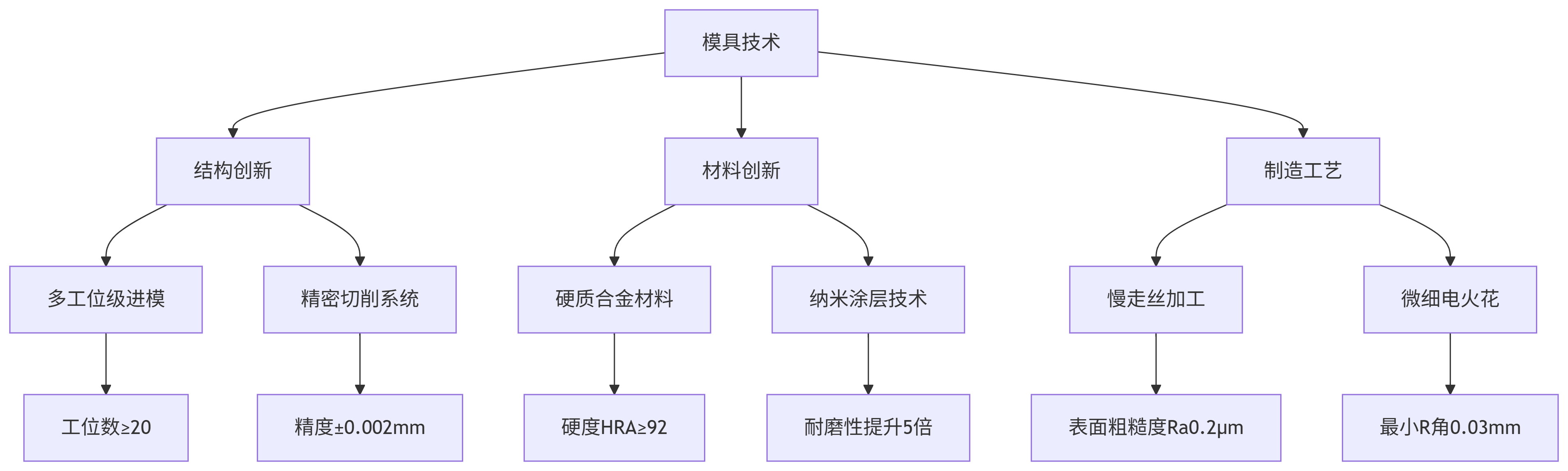

 2. 模具技術突破



 3. 沖壓工藝優化

- 高速精密沖壓：800-2000SPM

- 智能伺服控制：動態精度±0.005mm

- 在線質量監測：機器視覺100%檢測

- 自適應潤滑系統：納米級潤滑控制



 三、技術創新與性能提升



 1. 微連接技術

- 激光微焊接：熱影響區＜50μm

- 超聲波鍵合：連接強度提升30%

- 微鉚接技術：變形量控制＜5%

- 納米銀燒結：高溫連接可靠性



 2. 表面處理創新

- 選擇性電鍍：局部厚度控制±0.2μm

- 復合鍍層：Au/Ni/Cu多層結構

- 等離子處理：表面能調控

- 激光清洗：無接觸表面預處理



 3. 智能化制造

- 數字孿生系統：虛擬工藝優化

- AI質量預測：缺陷智能識別

- 自適應控制：實時工藝調整

- 物聯網監控：全流程數據追溯



 四、典型應用與案例分析



 案例1：新能源汽車驅動電機

- 工作電壓：800VDC

- 載流能力：300A持續，500A峰值

- 溫度等級：H級（180℃）

- 振動要求：50Hz-2000Hz，加速度20G



 案例2：工業伺服電機

- 信號端子：阻抗匹配50Ω±5%

- 傳輸速率：1Gbps

- 抗干擾性：EMC Class A

- 插拔壽命：10000次



 案例3：微型步進電機

- 端子間距：0.5mm

- 尺寸精度：±0.01mm

- 焊接性能：耐回流焊260℃

- 可靠性：1000次溫度循環



 五、質量保證與測試驗證



 1. 精密檢測體系

- 三維光學測量：精度0.1μm

- X射線檢測：內部結構分析

- 微力測試系統：分辨率0.01N

- 阻抗分析：頻率范圍100Hz-1GHz



 2. 可靠性驗證

- 機械壽命：插拔測試10000次

- 環境試驗：溫度循環，濕熱，鹽霧

- 電氣性能：接觸電阻，絕緣耐壓

- 材料分析：成分，金相，硬度



 3. 過程控制

- SPC統計過程控制

- MSA測量系統分析

- FMEA失效模式分析

- PPAP生產件批準



 六、未來發展趨勢



 1. 技術發展方向

- 高頻高速：5G通信需求

- 高功率密度：小型化大電流

- 智能化：集成傳感功能

- 綠色制造：環保材料工藝



 2. 工藝創新趨勢

- 增材制造：3D打印微型端子

- 激光微加工：無應力加工

- 智能制造：全流程自動化

- 數字孿生：虛擬制造技術



 3. 應用領域拓展

- 新能源汽車：高壓連接系統

- 航空航天：高可靠性連接

- 物聯網：傳感器接口

- 醫療設備：微型化連接



 結語

電機馬達端子作為電氣連接的關鍵部件，其制造技術正朝著精密化、智能化、高性能化方向發展。面對新能源汽車、智能制造等新興領域的需求，制造企業需要加強技術創新，提升工藝水平，完善質量體系。未來，隨著新材料、新工藝的不斷突破，電機馬達端子將在更多高端應用領域發揮重要作用，為產業發展和技術進步提供重要支撐。
