引言

汽車端子作為車輛電氣系統的核心連接元件，其性能直接影響整車的安全性與可靠性。隨著汽車電子化、智能化程度不斷提高，對端子的技術要求日益嚴苛。精密沖壓技術以其高精度、高效率的優勢，成為汽車端子制造的首選工藝。本文將深入探討汽車端子的精密沖壓制造技術，分析可靠性提升策略，并展望行業發展趨勢。

 一、汽車端子的特殊要求與技術標準

 1. 嚴苛的工作環境要求

- 溫度范圍：-40℃~150℃（發動機艙環境）

- 振動強度：10-2000Hz，加速度15G

- 防護等級：IP67以上（防水防塵要求）

- 耐腐蝕性：500-1000小時鹽霧試驗

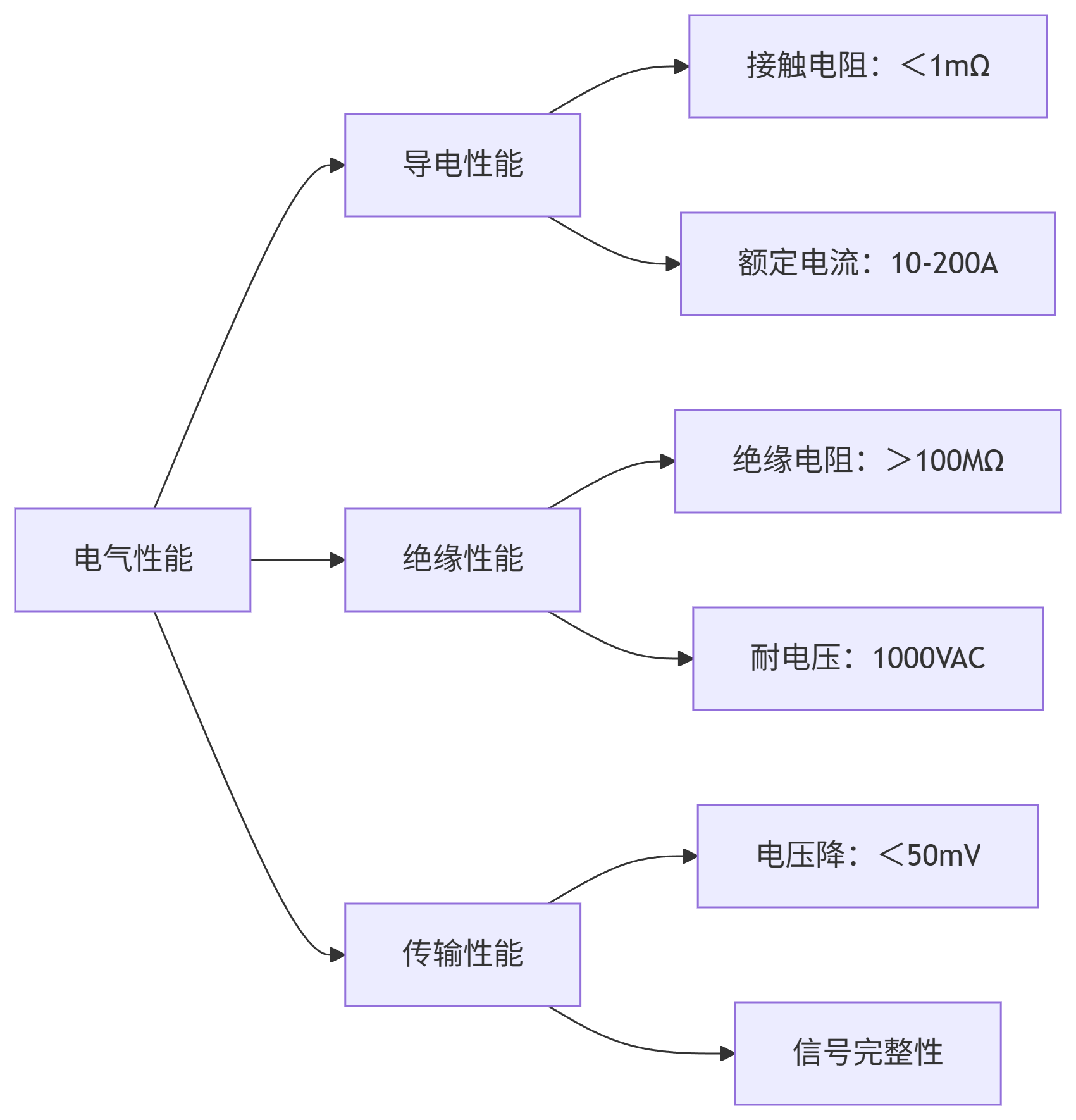

 2. 電氣性能指標

 3. 安全與可靠性標準

- 汽車電子標準：USCAR-2, LV214

- 電氣安全標準：UL, IEC

- 環境可靠性：ISO 16750

- 材料規范：ASTM, DIN

 二、精密沖壓工藝創新

 1. 特種材料應用

- 高導銅合金：C19010, C19015（導電率＞90%IACS）

- 彈性銅材料：C5191, C5210（彈性模量≥120GPa）

- 復合鍍層技術：Au/Ni, Ag/Sn多層結構

- 高溫材料：鈦銅合金，滿足高溫工況

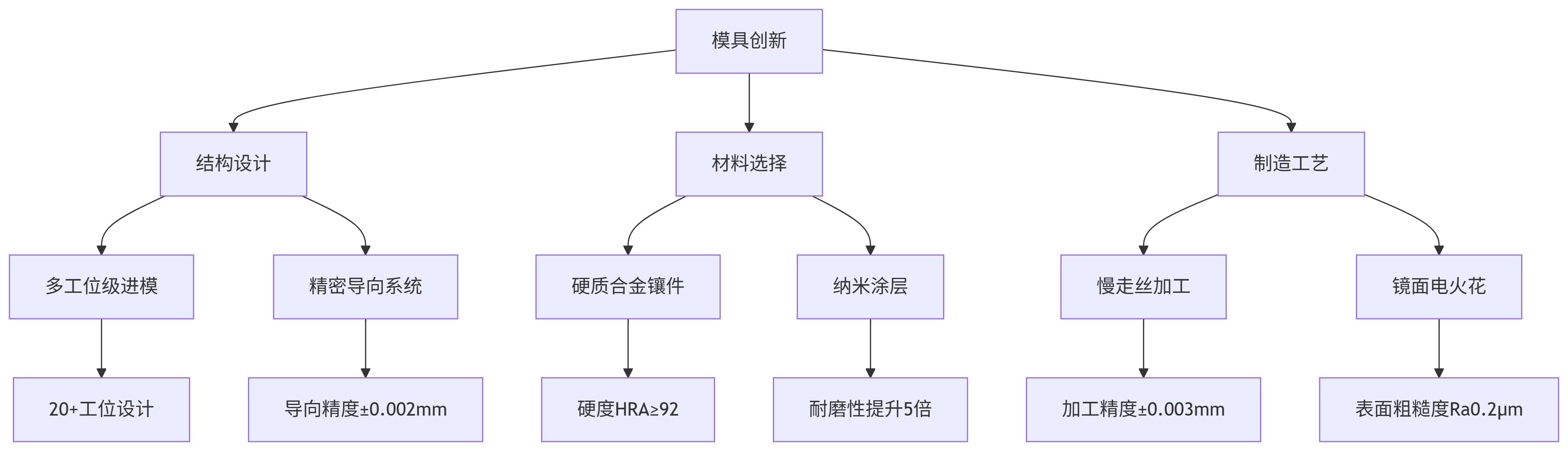

 2. 模具技術突破

 3. 智能化沖壓系統

- 伺服沖壓技術：精度控制±0.005mm

- 在線視覺檢測：100%實時質量監控

- 自適應潤滑系統：精準控制潤滑量

- 預測性維護：基于大數據分析

 三、可靠性提升策略

 1. 設計優化

- 接觸結構優化：提高接觸可靠性

- 應力分布設計：減少應力集中

- 防誤插設計：防止裝配錯誤

- 散熱設計：提高載流能力

 2. 工藝控制

- 沖壓工藝參數優化：速度、壓力精密控制

- 表面處理工藝：提高耐腐蝕性

- 熱處理工藝：改善材料性能

- 清潔度控制：防止污染

 3. 質量保證

- 全過程檢測：從原材料到成品

- 可靠性測試：環境、機械、電氣測試

- 過程監控：SPC統計過程控制

- 追溯系統：全生命周期可追溯

 四、典型應用案例分析

 案例1：新能源汽車高壓端子

- 工作電壓：800VDC

- 載流能力：300A持續，500A峰值

- 溫度等級：H級（180℃）

- 安全要求：雙重絕緣設計

 案例2：發動機控制單元端子

- 振動環境：2000Hz高頻振動

- 溫度循環：-40℃~150℃

- 密封要求：IP6K9K防護等級

- 壽命要求：15年或30萬公里

 案例3：車身電子端子

- 微型化設計：0.64mm間距

- 自動化裝配：適合機器人安裝

- 成本控制：大批量生產成本優化

- 可靠性：零缺陷質量要求

 五、質量檢測與驗證

 1. 精密檢測技術

- 三坐標測量：關鍵尺寸100%檢測

- 光學檢測：表面缺陷自動識別

- X射線檢測：內部結構分析

- 微力測試：接觸力精確測量

 2. 可靠性測試

- 環境試驗：溫度循環、濕熱、鹽霧

- 機械測試：振動、沖擊、插拔壽命

- 電氣測試：接觸電阻、絕緣耐壓

- 材料分析：成分、金相、硬度

 3. 過程質量控制

- SPC控制：關鍵特性實時監控

- MSA分析：測量系統可靠性驗證

- FMEA分析：潛在失效預防

- PPAP：生產件批準程序

 六、未來發展趨勢

 1. 技術發展方向

- 高頻高速：滿足5G、車載以太網需求

- 高功率密度：小型化大電流傳輸

- 智能化：集成傳感功能

- 輕量化：新材料新結構應用

 2. 工藝創新趨勢

- 微成型技術：更小間距端子

- 激光加工：精密微加工

- 增材制造：3D打印復雜結構

- 綠色制造：環保材料工藝

 3. 行業應用拓展

- 新能源汽車：高壓連接系統

- 智能網聯：高速數據傳輸

- 自動駕駛：傳感器連接

- 車載娛樂：多媒體接口

 結語

汽車端子作為汽車電氣系統的關鍵部件，其制造技術正朝著精密化、智能化、高可靠性的方向發展。面對汽車產業電動化、智能化的變革，端子制造企業需要加強技術創新，提升工藝水平，完善質量體系。未來，隨著新材料、新工藝的不斷突破，汽車端子將在更多高端應用領域發揮重要作用，為汽車產業的技術進步提供重要支撐。制造企業應當把握技術發展趨勢，積極布局新技術研發，才能在激烈的市場競爭中保持領先地位。
